Practica-11

Creación de infraestructura entera de tres niveles con NFS

Desarrollo de la práctica

En la siguiente práctica vamos a desarrollar una arquitectura en tres niveles de despliegue de aplicaciones web, en ella vamos a contar con:
Un balanceador de carga con nginx* * Dos máquinas front-end con apache 2.4 * Una máquina back-end con mysql * Una máquina servidor NFS que hace de almacenaje compartido para las máquinas front-end

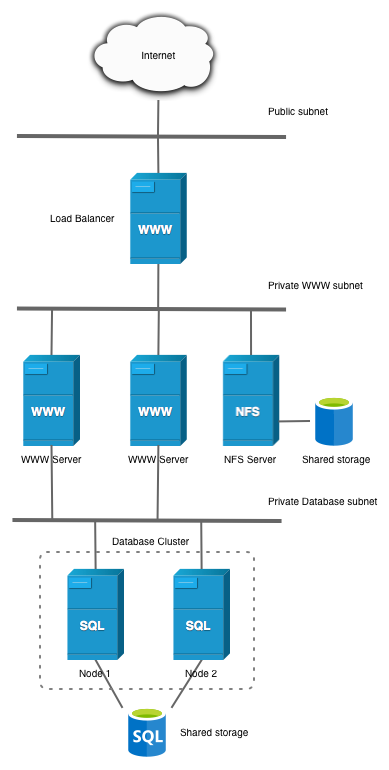

La estructura que vamos a crear va a seguir el siguiente diagrama

Para ello seguiremos el despliegue siguiendo los pasos de la práctica anterior pero implementando una máquina con NFS compartido.

Despliegue de la práctica

Como hemos comentado, toda la práctica se va a basar en despliegue anterior que podemos ver en el siguiente enlace A la cual le añadiremos el despliegue de una nueva máquina, a la que llamaremos server-nfs.

Esta máquina la desplegaremos con el siguiente script

#Actualizar el repositorio
apt update

#Actualiza el paquete
apt upgrade -y

#Instalamos los paquetes del servidor nfs
sudo apt install nfs-kernel-server -y

#Creamos el directorio a compartir, en este caso html en /var/www
mkdir -p /var/www/html

#Eliminamos tanto el propietario como el grupo al que pertenece el directorio
chown nobody:nogroup /var/www/html

Antes de seguir, debemos aclarar que debemos tener en nuestro repositorio el siguiente archivo exports.

#Copiamos el archivo de las opciones de como se exportará el directorio
cp ../nfs/exports /etc/exports

#Añadimos a dicho archivo de configuración las redes a las que hará referencia
sed -i "s#FRONTEND_NETWORK#$FRONTEND_NETWORK#" /etc/exports

Después de esta línea veremos como el archivo se mantiene de esta forma.

#Reiniciamos el servidor
systemctl restart nfs-kernel-server

Una vez hemos instalado el cliente, vamos a crear un script que vamos a lanzar en cada uno de las máquinas y denominaremos setup_nfs_client

#Actualizar el repositorio
apt update

#Actualiza el paquete
apt upgrade -y

#Instalamos el cliente
sudo apt install nfs-common -y

#Montamos la carpeta en el directorio, con df -h podemos comprobarlo
mount $NFS_SERVER_IP:/var/www/html /var/www/html

#Creamos una copia de seguridad de fstab
cp /etc/fstab /etc/fstab.bak

#Creamos una entrada de acceso directo a fstab para garantizar que se monte al arranque de cada máquina mount -a
sed -i '/UEFI/a 172.31.84.55:/var/www/html /var/www/html nfs rsize=8192,wsize=8192,timeo=14,intr,noexec,nosuid' /etc/fstab

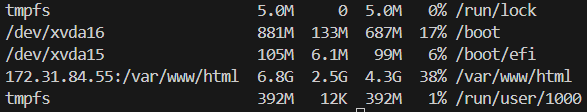

Después de lanzar nuestro script podemos ver como en las máquinas de front-end el directorio /var/www/html esta montado sobre la máquina nfs.

Para concluir vamos a decir el orden en el que debemos lanzar los scripts.

loadbalancer - setup_loadbalancer - setup_letsencrypt

frontend 1 y 2 - install_lamp_frontend - deploy_wordpress_frontend - setup_nfs_client

backend - install_lamp_backend - deploy_wordpress_backend

server nfs - setup_nfs_server
